En effectuant des réparations dans l'appartement, nous changeons non seulement les meubles, les sols, le papier peint, le plafond, mais également la plomberie obsolète. L'agencement de plomberie d'un appartement est un système de produits techniques et de conduites d'eau qui relie divers appareils de plomberie à différents endroits de l'appartement.

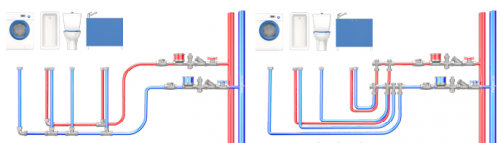

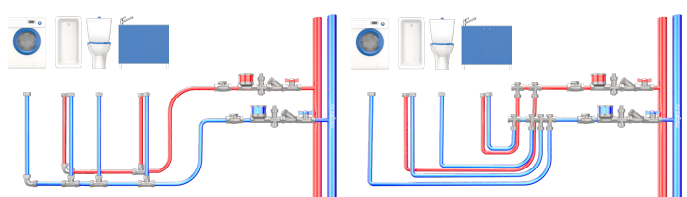

Il existe deux schémas principaux pour l'approvisionnement en eau d'un appartement:
- Té (série);
- Collectionneur.
Traynikovy distribution de l'approvisionnement en eau
- La distribution en T de l'alimentation en eau de l'appartement s'effectue sous la forme d'un raccordement en série de points de consommation (baignoire, toilettes, robinets, lave-linge, etc.) avec une colonne montante commune. Tout d'abord, les conduites principales d'eau chaude et froide sont connectées, puis d'autres branches sont fabriquées à partir de ces conduites à l'aide de tés pour les besoins des consommateurs d'appartements. Les avantages d'un tel schéma sont le prix bas, l'option la plus compacte, l'installation est simple et pratique.
Les inconvénients du schéma de câblage en T pour les conduites d'alimentation en eau sont les suivants : perte de charge avec plusieurs points de consommation activés ; en cas de fuite sur l'un des points de consommation, l'ensemble du système doit être arrêté ; le placement des tees dans une zone relativement petite est difficile.
Dans le cas de travaux de réparation, vous ne pouvez pas couper l'eau si vous installez un robinet devant la plomberie aux points de consommation qui coupe l'alimentation en eau pour un consommateur spécifique.
Un tel agencement de plomberie est la meilleure option pour un petit appartement, et un circuit collecteur convient à un appartement plus grand.

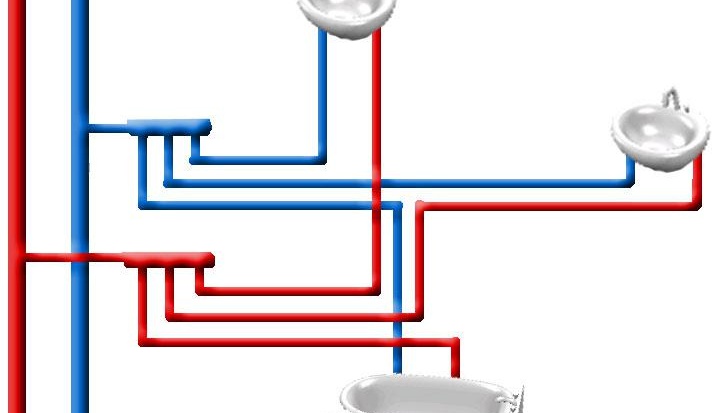

Collecteur de distribution d'eau
La distribution du collecteur d'approvisionnement en eau est effectuée selon le schéma de raccordement des tuyaux à chaque point individuel. Chaque objet, que ce soit une douche, des toilettes, un lave-vaisselle ou un robinet, reçoit une quantité d'eau donnée, même si ces points sont allumés en même temps.
Le collecteur, situé à l'entrée du conduit de l'appartement, est constitué de conclusions dont le nombre est égal ou légèrement supérieur au nombre de points de consommation desservis. Un plus grand nombre de conclusions est compréhensible, cela est nécessaire, par exemple, lors de l'achat d'une autre machine à laver ou si vous devez installer un robinet supplémentaire dans la cuisine - ces conclusions vous seront alors utiles.
Nous énumérons les avantages du câblage du collecteur d'alimentation en eau:
1. Emplacement pratique des robinets, ils sont généralement installés dans un endroit séparé réservé aux équipements de plomberie.
2. Éteindre, par exemple, une douche n'affectera pas le fonctionnement des autres salles de bains.
3. Une pression toujours stable dans le circuit est fournie, vous ne perdrez pas d'eau chaude dans la cuisine lorsque vous remplirez le bain avec la même eau.
4. La réparation est pratique et facile à effectuer, car il n'y a qu'un seul tuyau du point de consommation au collecteur.
5. Même si vous ouvrez tous les robinets d'eau chaude en même temps, la température de l'eau ne baissera pas d'un degré.
Ce schéma de plomberie dans l'appartement n'était pas sans défauts.Pour son installation, beaucoup de matériaux sont nécessaires, un tel nombre de tuyaux nécessite des coûts financiers adéquats. Il faut beaucoup de temps pour réaliser qualitativement ce nombreux câblage.
Remplacement de la distribution d'eau
Pour remplacer la distribution d'eau dans l'appartement, vous devez d'abord démonter l'ancienne alimentation en eau. Tout d'abord, nous éteignons les colonnes montantes d'alimentation en eau, puis nous coupons les anciens tuyaux des vannes avec un broyeur et les dévisser, en essayant de ne pas biaiser.
Comment remplacer les tuyaux dans la salle de bain peut être vu dans la vidéo.
Presque toujours, la section de la conduite d'eau menant à la vanne est obstruée par un mélange de sable et de laitier. Assurez-vous de nettoyer le tuyau avant de commencer l'installation, généralement une ficelle ou un tournevis est utilisé pour cela. Changer les vannes et les filtres. Lors de l'installation de tuyaux en polypropylène, nous réalisons un chanfrein externe au niveau de la coupe, nettoyons le tuyau et insérons un côté dans le raccord et l'autre dans la buse. Ensuite, à l'aide d'un fer à souder, nous fondons le plastique, installons l'extrémité du tuyau dans le raccord et attendons quelques secondes. Tout, l'opération est terminée - passez à la connexion suivante.

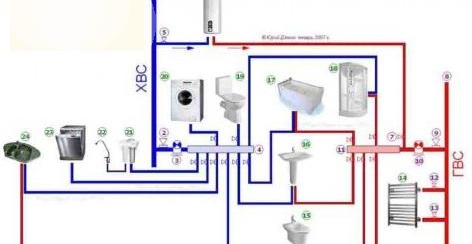

Distribution d'eau dans une maison privée
À l'heure actuelle, il est impossible d'imaginer une maison privée sans système d'approvisionnement en eau moderne, et peu importe s'il s'agit d'un manoir coûteux ou d'un très petit chalet. Le schéma de câblage pour l'alimentation en eau d'une maison privée est réalisé selon le même principe que la distribution de l'alimentation en eau dans un appartement. Exactement les deux mêmes manières - série et parallèle. La méthode en série est la plus optimale pour connecter un système d'alimentation en eau dans une petite maison.Il s'agit de la même méthode de connexion en T, où la pression dans le système diminue à mesure que le nombre de consommateurs augmente. Cette méthode de distribution d'eau dans une maison privée reste la plus simple et la moins coûteuse.
La méthode parallèle n'est rien de plus qu'un collecteur, tous de la même essence, où les consommateurs sont connectés individuellement à une alimentation commune et il n'y a pas de chute de pression et de température. Mais ce mode de distribution de l'alimentation en eau dans la maison reste tout de même coûteux et long en temps d'exécution.
Mais il y a toujours des différences et la première caractéristique distinctive sera la source d'approvisionnement en eau. Dans ce cas, il s'agit d'un puits ou d'un puits. De plus, la présence d'une station de pompage ou d'une pompe est requise. Pour accumuler de l'eau et créer une certaine pression, un accumulateur hydraulique est nécessaire afin qu'il n'y ait pas de pollution, un filtre est utilisé pour le nettoyage.
De plus, selon le schéma de câblage d'alimentation en eau dans une maison privée, vous devez installer un té après l'accumulateur, et sur le té, il devrait y avoir des vannes d'arrêt à deux sorties - une pour la maison, l'autre pour la sortie de l'alimentation en eau du jardin. Le filtre est placé, bien sûr, à la sortie de la maison.
Après le filtre, un autre té est inséré dans l'alimentation en eau, ce qui vous permettra de séparer l'eau froide et l'eau chaude. L'étape suivante consiste à connecter le tuyau d'alimentation froide à un collecteur d'eau froide, et ce collecteur doit avoir des vannes d'arrêt à chaque sortie individuelle. Le tuyau d'eau chaude doit être raccordé à une chaudière de chauffage ou à une chaudière à gaz, puis à un collecteur fournissant de l'eau chaude à la plomberie.
Il n'est peut-être pas nécessaire de rappeler que la meilleure chose à faire pour ce système est d'effectuer la distribution d'eau avec des tuyaux en polypropylène.C'est le type le plus simple et le moins cher de telles connexions.
Pour un fonctionnement normal des canalisations d'égout et d'eau, les exigences suivantes doivent être respectées: il est obligatoire d'installer des siphons à joint d'eau après chaque machine à laver et lave-vaisselle, urinoir, baignoire, évier et évier. Dans les douches et les toilettes, ce joint hydraulique est situé dans le corps lui-même.
Évidemment, il n'y a rien de compliqué à installer un système d'alimentation en eau pour une maison ou un appartement privé, mais il est toujours préférable de laisser les professionnels le faire.
