Le siphon fait partie intégrante des appareils de plomberie tels que les éviers et les baignoires. Il assure l'écoulement de l'eau dans le tuyau d'égout, tout en empêchant la pénétration des odeurs d'égout dans l'appartement. Par habitude, une personne moderne ne commence à s'intéresser au dispositif de tels appareils que lorsque se pose la question de la réparation. Un drain correctement sélectionné et installé remplira correctement ses fonctions et servira pendant de nombreuses années.
Le dispositif de divers siphons

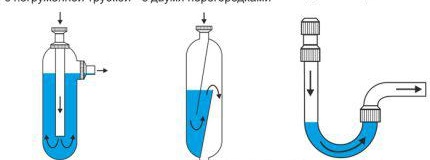

Pour empêcher les odeurs de pénétrer dans les locaux à partir des conduites d'égout, des dispositifs d'étanchéité à l'eau, appelés siphons, sont utilisés. Le dispositif de siphon est divisé en deux types de solutions constructives: sous la forme d'un tuyau courbé comme la lettre S et sous la forme d'une bouteille. Ils sont appelés, respectivement, bouteille ou verre, et à double tour ou à manivelle. Toutes les autres variétés ne sont que des solutions de conception pour ces deux conceptions.
L'avantage d'un siphon à bouteille est qu'il est facile à nettoyer. Il suffit de dévisser le bouchon au fond du siphon. Auparavant, des siphons en acier ou en fonte étaient installés dans les appartements. Le dispositif de siphon a été complété dans la partie supérieure du genou par une révision (un trou avec un couvercle), similaire à celle installée dans les conduites d'égout. Grâce à cette révision, le blocage a été nettoyé.
Par exemple, considérez un dispositif de siphon de salle de bain. Le siphon d'une baignoire se compose de deux tuyaux : vidange et trop-plein.Avant le joint d'eau, ils sont connectés dans un tuyau, et déjà à travers un tuyau, l'eau va dans les égouts. Pour un bon siphon de qualité, les tuyaux doivent être facilement réglables en longueur et s'adapter à n'importe quel trou de vidange, quel que soit son emplacement. Il existe également des siphons avec vidange automatique.
Il existe également des modèles de siphon spéciaux pour la cabine de douche. Voici l'un de ces dessins. Un tube est inséré dans le trou de vidange légèrement plus petit que la hauteur de la palette elle-même. Au sommet du tube, il y a un trou pour évacuer l'eau.
Grâce à cette amélioration, le bac, pendant que vous prenez une douche, est rempli d'eau chaude et, bien sûr, vos pieds ne sont pas froids pendant que vous prenez une douche.
Il y a aussi une échelle spéciale montée directement sur le sol. Un tuyau d'égout et une échelle sont placés dans une rainure creusée, tout est recouvert de tuiles d'en haut.
Comme mentionné ci-dessus, les siphons d'évier diffèrent par la manivelle, la bouteille et le carton ondulé. Ce dernier, pour obtenir l'effet d'un joint hydraulique, doit être plié en forme de lettre U. Ce coude est fixé avec du ruban plastique. L'extrémité libre est mobile et peut être pliée dans n'importe quelle direction. Les inconvénients d'un tel siphon incluent le fait que les plis du tuyau ondulé, malheureusement, sont rapidement obstrués par la graisse et la saleté.
Le deuxième exemple est la construction en plastique rigide et familière qui a la forme d'une bouteille. Un tel siphon se trouve dans presque tous les appartements. Avec lui, vous pouvez être serein pour la sécurité des anneaux qui ont glissé de votre main lors du lavage - ils ne s'éloigneront pas de vous plus loin que le fond du siphon, contrairement à un siphon ondulé - rien ne s'y attarde. Par conséquent, vous pouvez également acheter une version combinée - un siphon de bouteille avec un tuyau ondulé.Le siphon coudé n'a pratiquement aucune caractéristique : c'est un tuyau courbé. Tous ces siphons d'évier occupent un espace si rare en dessous dans nos salles de bains déjà petites.Pour économiser de l'espace, vous pouvez acheter un siphon qui tient dans une boîte spéciale. Une petite niche est faite dans le mur pour cette boîte. En conséquence, seul un petit tuyau ira au drain.
Conception de drain d'évier
Le dispositif de vidange lui-même pour coquilles ressemble à un tube incurvé, qui comprend un siphon et, en fait, le tuyau de vidange lui-même. Lorsque le robinet est ouvert et que l'eau de l'évier s'écoule, elle pénètre d'abord dans le siphon, puis passe à travers un tuyau incurvé, puis pénètre dans le drain d'eau général. Pour protéger le siphon du colmatage, des filets de protection métalliques spéciaux ont été inventés qui sont installés dans l'évier et empêchent le drain de recevoir de petits débris et des cheveux.
En raison de son coude, le siphon remplit les tâches principales: l'eau ne sort pas d'un coup, mais s'attarde un peu, formant un volet, qui empêche les odeurs désagréables de pénétrer dans la pièce depuis l'égout.

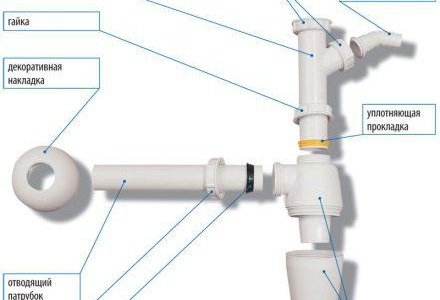

Le drain est généralement complété par un corps, un tuyau de sortie, des manchettes, un recouvrement sur le trou, un bouchon en caoutchouc, ainsi que des écrous et des fixations. Les experts recommandent d'acheter un drain avec trop-plein. Dans cette conception, un tuyau ondulé est ajouté, qui se connecte au siphon un peu plus haut. Un tel drain est moins sujet au colmatage.
Types de siphons
Selon l'appareil auquel le drain sera connecté, ils peuvent être divisés en siphons pour l'évier, pour la cabine de douche et en siphons pour salle de bain. La première option, à son tour, est divisée en plusieurs types, de structure différente. Le siphon de la cabine de douche est installé dans sa partie inférieure ou dans le sol. Le drain de la salle de bain est muni d'un trop-plein pour éviter les inondations.

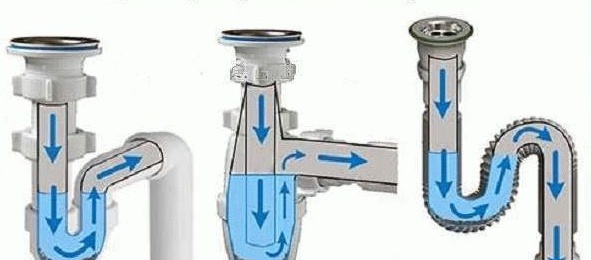

Les siphons d'évier diffèrent par leur conception et peuvent être :
- Tuyau. Ce type de drain est installé dans les éviers pour salle de bain, car s'il est installé dans la cuisine, il sera sujet à un colmatage fréquent. Extérieurement, il s'agit d'un tuyau, lors de la flexion, une barrière d'eau est créée. Pour nettoyer un tel siphon, son genou inférieur est retiré. Les principaux avantages de ce type de drains sont sa compacité, son aspect esthétique, son accès rapide pour le nettoyage.
L'inconvénient de ce type de siphon est que le joint d'eau n'est pas très profond, ce qui à l'avenir, lors de l'évaporation, peut produire des odeurs désagréables. Cela peut arriver lorsque l'évier n'est pas utilisé pendant une longue période : l'eau s'accumule, stagne et la transpiration se forme. En outre, un inconvénient peut être considéré comme une installation compliquée et l'impossibilité d'utiliser dans la cuisine. Par conséquent, ces siphons ont perdu leur popularité aujourd'hui, laissant la place au type de drain suivant.

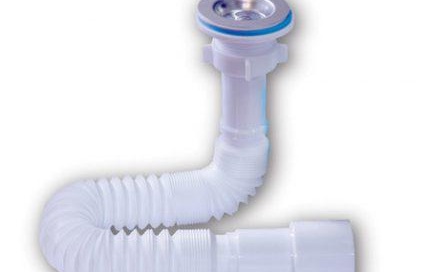

- Ondulé. Ce drain est un type amélioré de drain de tuyau. Un tuyau flexible en plastique ondulé est relié à la structure principale. D'une part, le drain est relié au trou de vidange de l'évier et, d'autre part, au tuyau d'égout. L'ondulation se plie assez bien et accepte tous les coudes, ce qui est avantageux pour les éviers installés non standard. La pente du tuyau pour créer un joint hydraulique est formée manuellement. Un tel siphon se distingue par son faible coût et sa facilité d'installation. Du fait de l'absence de raccords sur la canalisation, le risque de fuite d'eau est réduit à zéro. En raison de sa capacité à s'étirer, ce type de drain vous permet de transférer l'évier sans le déconnecter de la sortie d'eau. C'est très pratique pour les réparations. Un siphon ondulé convient aux éviers qui disposent d'un petit espace pour installer un drain.
Les inconvénients d'un siphon avec une ondulation peuvent être appelés la difficulté qui survient lors du nettoyage des débris. En raison de la présence de petits plis, une grande quantité de graisse et de saleté se déposera dans le tuyau. Pour nettoyer le tuyau, vous devrez le retirer complètement ou utiliser des agents chimiques.
- Bouteille. Ils sont les plus populaires parmi les consommateurs d'aujourd'hui. Dans leur forme, ces siphons ressemblent à une bouteille, d'où leur nom. Un tel appareil est installé directement sous l'évier et contient un flacon dans la conception, ainsi qu'un puisard, où s'écoulent tous les déchets.De l'intérieur, le ballon est équipé d'un tube pliable, à cet égard, l'eau est presque toujours dans le ballon.
S'il devient nécessaire d'installer plusieurs drains sur un siphon, un adaptateur spécial est installé à cet effet. Le flux d'eau principal pénètre dans cet élément de transition et un drain d'urgence s'écoule latéralement, par exemple, connecté à une machine à laver.
Les avantages de ce type de siphon incluent la facilité de nettoyage. Pour cela, il suffit de dévisser le fond du flacon et de le nettoyer. Un autre avantage: si une petite chose tombe accidentellement dans l'évier, elle n'ira pas immédiatement dans le tuyau d'égout, mais restera dans le puisard et pourra ensuite en être retirée. Le siphon à bouteille a la capacité de connecter d'autres appareils de plomberie : un lave-vaisselle, un lave-linge, et certains modèles sont équipés de fonctions supplémentaires.
L'inconvénient d'une vidange de bouteille est une installation plus compliquée que dans le cas d'un siphon ondulé, ainsi que l'immobilier de lavage sans remplacer l'appareil lui-même.

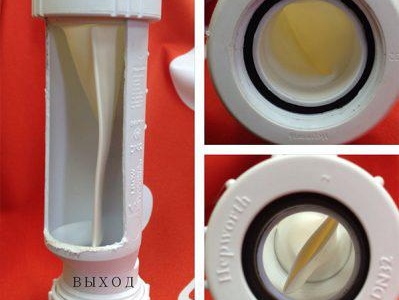

- siphons secs. Ces prunes sont une invention moderne sur le marché des appareils de plomberie. Le drain sec est populaire en raison de l'impossibilité d'accumulation d'eau, car au lieu d'un joint hydraulique, il contient des joints en caoutchouc.Ils agissent comme une barrière et préviennent l'apparition d'odeurs provenant des égouts. Lorsque l'eau descend, les élastiques ouvrent le trou, lorsque l'eau est coupée, les élastiques referment le passage de vidange pour l'eau.
Cette conception du siphon vous permet de monter l'appareil dans des maisons de campagne, où les propriétaires partent longtemps et où la pièce n'est pas chauffée. En raison de l'absence de joint hydraulique, en cas de gel, l'eau ne gèlera pas et n'entraînera pas de déformation du tuyau d'évacuation.
L'avantage est également l'absence d'éléments courbes qui prennent de la place, le siphon sec a une forme droite et s'adaptera même sous le plus petit évier. L'installation d'un tel drain peut être à la fois verticale et horizontale.
De plus, les siphons diffèrent par le matériau à partir duquel ils sont fabriqués:

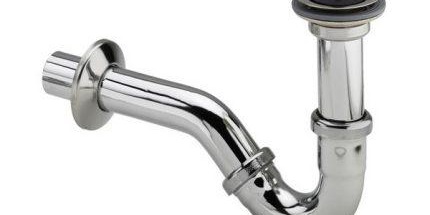

- Appareils en métal. Les siphons en métal se distinguent par leur durabilité, en particulier les modèles en laiton et en bronze. Les siphons en métal ne craignent pas les dommages mécaniques, mais avec le temps, ils peuvent être sujets à la corrosion et à l'oxydation. Un bon drain métallique de haute qualité doit être recouvert de chrome de l'intérieur: cela empêchera l'apparition de saleté et de colmatage sur les tuyaux. L'inconvénient des siphons en métal est la difficulté de raccourcir le tuyau - cela nécessite un outil spécial et un peu de temps.

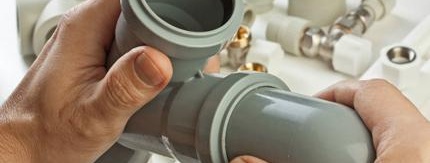

- siphons en plastique. Ce sont les appareils les plus populaires aujourd'hui. Le plastique a un faible coût et il est également résistant à la corrosion. En raison de la courte durée de vie des produits en plastique, ces siphons sont équipés de joints en caoutchouc spéciaux dans les nœuds de connexion. Un tel mouvement ajoute une étanchéité supplémentaire au siphon en plastique.
Siphon en métal
Les fabricants modernes fabriquent des siphons en plastique recouverts d'une substance antibactérienne spéciale de l'intérieur, qui empêche la saleté de se déposer sur le tuyau.
Les produits en plastique sont légers, résistants aux produits chimiques, de conception simple et faciles à installer.
Que rechercher lors du choix d'un siphon?
Le choix d'un siphon pour un évier est nécessaire en tenant compte des facteurs suivants:
- Habituellement, les siphons sont vendus complets avec des éviers, mais si l'équipement est différent, mesurez le diamètre du col de l'évier. Les diamètres de l'évier et du lavabo sont généralement différents ;
- Attention au débit du siphon. Décidez à l'avance si d'autres appareils de plomberie seront connectés au siphon. Lors du raccordement d'appareils supplémentaires, le débit d'eau doit être augmenté. Cela se fait en augmentant le nombre de sorties vers le tuyau d'égout;
- Déterminez à quel point le tuyau d'égout est situé. S'il est trop bas, il faudra le remonter.Dans ce cas, il vaut mieux acheter un siphon ondulé;
- Calculez l'espace libre sous l'évier, les dimensions du futur siphon en dépendront;
- Lors du choix d'un drain, inspectez-le soigneusement à la recherche de copeaux, de perforations et d'autres types de défauts. Vérifiez également la qualité des joints en caoutchouc - vous devrez peut-être acheter des pièces plus fiables ;
- Peut-être que le côté esthétique du futur siphon sera important, alors procurez-vous le siphon qui s'intégrera également visuellement dans la salle de bain.

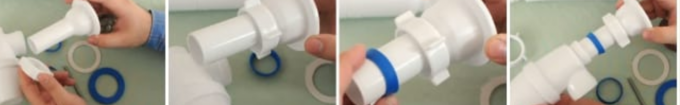

La procédure d'auto-assemblage du siphon de bouteille
En raison de la popularité particulière du siphon de type bouteille, il convient de considérer le schéma de son installation. L'auto-assemblage et l'installation d'un siphon n'impliquent pas de problèmes, donc un débutant peut faire face à cette tâche. Le plus souvent, le kit est livré avec des instructions de montage qu'il faut suivre.
En cas de : fuite, endommagement, mariage, l'utilisation de mastic silicone est autorisée.
Les principales étapes d'installation comprennent :
La première étape consiste à connecter le siphon au trou de vidange de l'évier.Pour ce faire, fixez la grille de protection de l'évier de l'extérieur, installez un joint en caoutchouc sur le tuyau de sortie et appuyez fermement contre le trou de vidange de l'intérieur de l'évier. Visser la vis de connexion dans l'écrou du tuyau avec un tournevis. Veuillez noter que la grille de protection doit être encastrée dans la cuvette de l'évier et ne pas dépasser de celle-ci. Cela aidera à empêcher l'eau de s'accumuler dans l'évier.

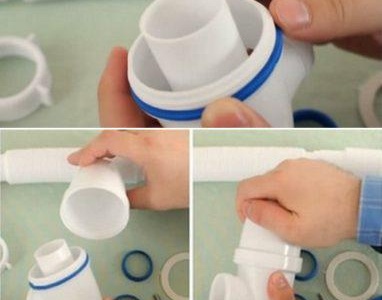

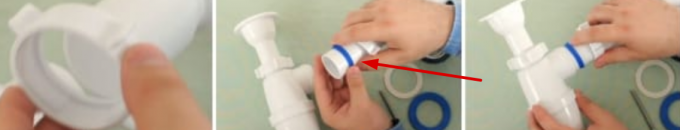

La deuxième étape implique la collecte de la partie principale du siphon. Un écrou en plastique et un joint conique sont placés à l'extrémité du tuyau de sortie, après quoi il est inséré dans le ballon et l'écrou est serré. Ensuite, la partie supérieure du ballon est tordue, alors qu'elle est reliée à l'aide de joints en caoutchouc.

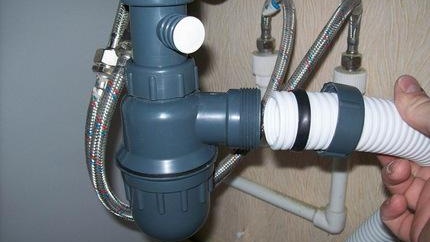

Au dernier stade, le siphon est raccordé au tuyau d'égout. Cela se fait à l'aide d'un tube annelé ou d'un assemblage rigide. Il est important que le diamètre d'entrée du tuyau d'égout corresponde au tuyau raccordé, sinon vous devrez utiliser un manchon en caoutchouc pour l'étanchéité.
Une fois le siphon installé, vérifiez la qualité de fabrication. Pour ce faire, ouvrez l'eau à pleine pression et placez du papier sous l'évier afin que les gouttes soient visibles.
