Caractéristiques du choix d'une alimentation pour bande LED

Afin d'assurer un fonctionnement fiable des LED dans un réseau 220V, vous devez installer une alimentation pour la bande LED. Les règles de sélection de cet appareil incluent le calcul de la puissance et la détermination du type. Et pendant le processus d'installation, vous devez prendre en compte certaines nuances.

Les bandes LED font depuis longtemps partie des sources d'éclairage les plus populaires et sont utilisées aussi bien dans la vie quotidienne que dans l'industrie. Cependant, une connexion directe de tels appareils à un réseau 220V conventionnel est impossible - les LED échoueront presque immédiatement. Afin d'utiliser les technologies modernes utilisant une prise standard, vous devez acheter une alimentation pour une bande LED - un appareil relativement peu coûteux, qui prendra cependant un certain temps à choisir.

Le plus souvent, le problème du choix d'une alimentation adaptée à ses caractéristiques se pose lors de l'utilisation de bandes 12V, courantes du fait de leur prix abordable. Et les principaux moyens de le résoudre consistent à calculer la puissance requise et le nombre de sources. Et, enfin, les étapes finales peuvent être appelées la sélection d'un modèle approprié en fonction du type d'exécution et de fonctionnalité, puis l'installation de l'appareil sélectionné.

Calcul des paramètres d'alimentation

Vous pouvez choisir la bonne alimentation pour une bande LED 12V en connaissant ses principales caractéristiques et en les comparant avec les paramètres des modèles d'alimentation disponibles sur le marché.Tout d'abord, tenez compte de la puissance et de la longueur de l'appareil utilisé pour l'éclairage. Les performances sont généralement indiquées par les fabricants de bandes dans ses caractéristiques sur l'emballage (pour la plupart des modèles, sa valeur est de 4 à 30 V / m - plus il y a de puissance, plus les LED seront brillantes). Et la longueur nécessaire pour créer les conditions nécessaires est déterminée par un ruban à mesurer.

Les paramètres connus de l'équipement d'éclairage sont pris en compte lors du choix d'une unité, dont la tension est également de 12 V, et la puissance est une valeur calculée. Ce dernier indicateur peut être appelé le principal et la méthode de sa détermination est relativement simple. Bien que cela nécessite de prendre en compte une petite marge de performance (dans les 10-30%) pour garantir le bon fonctionnement et les dimensions de l'alimentation sélectionnée.

Astuce : La taille de la source peut être importante si vous souhaitez la masquer. Il est préférable de remplacer un appareil trop volumineux par plusieurs blocs d'alimentation moins performants, plus faciles à dissimuler - par exemple, derrière une cloison sèche au plafond, sous une plinthe ou à l'aide d'une étagère spéciale. Une grande unité doit être placée à l'intérieur d'une niche murale ou d'un meuble spécialement conçu.

Afin de mieux comprendre comment calculer l'alimentation d'une bande LED, vous pouvez considérer un exemple d'appareil d'éclairage de zone de travail de cuisine :

1. La longueur totale autour du périmètre est de 8 mètres ;
2. Pour l'éclairage, une bande Epistar SMD 5050 avec 60 diodes de taille 5x5 mm par mètre a été choisie. La sélection s'effectue en fonction de la hauteur des LED (1 m), du flux lumineux qu'elles créent (1200 lm/m) et du niveau d'éclairement de la machine exigé par la norme (au moins 1000 lux) ;
3. En tenant compte de l'indicateur de 14,4 W / m, tiré de l'emballage de l'appareil ou du site vendant un tel équipement, la consommation est déterminée - 14,4x8 \u003d 115 W;
4. Une marge de 30% est acceptée, à laquelle la puissance est de 115x1,3 \u003d 149,5 W;
5. Trouvez une alimentation de 150W.
6. Toutes les sources disponibles à l'achat sont assez volumineuses, il vaut donc la peine d'installer deux modèles plus petits, d'une puissance nominale de 75 watts chacun.

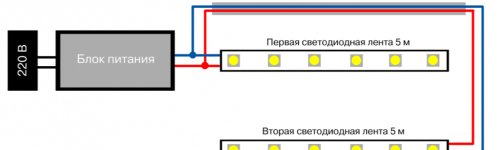

Lors de la division de la bande en plusieurs parties, chacune est connectée à sa propre source. En règle générale, la distance entre eux est comprise entre 5 et 10 m.Si, lors de l'installation de l'alimentation, il est nécessaire de couper le ruban, cela se fait uniquement dans des endroits spécialement marqués. S'il n'y a pas de marques, il est recommandé de faire des coupes entre les groupes de 3 LED.

Tableau visuel d'alimentation pour 1 mètre de ruban Led

Choisir la bonne option

Après avoir calculé l'alimentation électrique de la bande LED et déterminé sa puissance, ils choisissent des caractéristiques telles que le refroidissement de l'appareil, sa fonctionnalité et son type d'exécution. Les systèmes de refroidissement PSU sont conçus pour réduire la température de la source et prolonger sa durée de vie. Un tel refroidissement peut être actif (avec un ventilateur dans le boîtier), le plus compact, mais nécessitant un nettoyage périodique de la poussière et plus bruyant. La deuxième option, un système passif, prendra plus de place, mais est plus pratique à utiliser et silencieuse.

En termes de fonctionnalité, la source peut être :

• classique, assurant uniquement le fonctionnement de la bande ;
• avec un dispositif de contrôle intégré (variateur) qui vous permet de changer les couleurs ou d'allumer seulement une partie des LED ;
• avec télécommande (par canal radio ou canal IR);
• équipé du nombre maximum d'appareils - à la fois un gradateur et une télécommande. Cette option vous permet d'éviter d'installer des équipements supplémentaires à différents endroits.

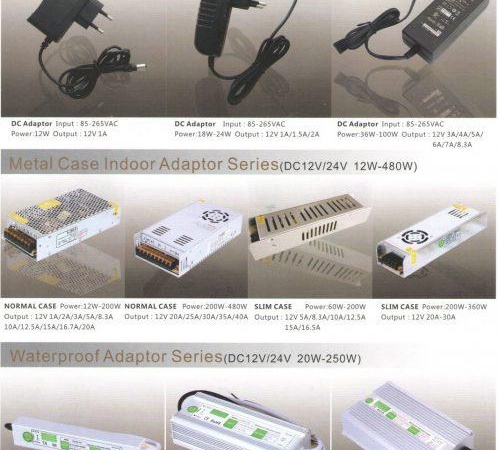

Bloquer les options d'exécution

L'étape suivante consiste à déterminer quelle alimentation pour la bande LED sera en fonction du type d'exécution - hermétique, semi-hermétique ou entièrement ouverte. Une option appropriée est choisie par eux, en fonction de la pièce éclairée par une bande LED - une salle de bain, une cuisine, un salon ou un site de production. Le niveau de protection maximal est nécessaire pour les zones éclairées situées sur la rue.

L'option la plus simple et la plus populaire est un modèle ouvert dans un boîtier en plastique. Une telle alimentation pour bandes LED n'est partiellement protégée que contre la pénétration de poussière et convient à une utilisation exclusivement à l'intérieur ou dans les voitures. Dans une voiture, la source peut être utilisée pour alimenter l'éclairage du plafond ou du tableau de bord. Dans les appartements, l'alimentation électrique standard IP20 est principalement destinée à l'éclairage de la zone résidentielle. En raison de la puissance relativement faible des sources (jusqu'à 75 W), 2 à 3 appareils peuvent être installés dans chaque pièce, généralement masqués derrière un faux plafond.

Les modèles scellés sont des blocs dans des boîtiers protégés de presque toute influence extérieure. La carte de l'appareil est entièrement remplie de silicone et se trouve à l'intérieur du verre transparent. De telles sources conviennent à la création d'un éclairage extérieur pour une voiture, pour les façades de bâtiments, ainsi que dans des conditions d'humidité et de poussière élevées. Leur taille et leur poids sont sensiblement plus importants par rapport aux sources conventionnelles, mais des paramètres tels que sont également augmentés :

• puissance (jusqu'à 100 W), vous permettant d'alimenter une bande plus longue;
• fiabilité et protection contre la pénétration d'humidité, de sorte que les alimentations électriques peuvent être installées à la fois dans le bâtiment et dans la rue. Le plus souvent, ils sont utilisés pour éclairer les panneaux.

Une caractéristique du bloc semi-hermétique est sa taille moyenne et son prix relativement abordable. Ils sont installés dans des pièces très humides, mais avec une faible probabilité que de l'eau pénètre dans la source d'alimentation. Par exemple, dans la salle de bain ou dans la cuisine, et même dans la rue - pour les luminaires sous les auvents. Leur destination peut également être l'alimentation des LED utilisées dans l'industrie. Pour le site de production illustré dans l'exemple, une version semi-hermétique est tout à fait suffisante. Vous pouvez trouver rapidement une alimentation électrique fiable sur le site Web du fabricant d'équipements d'éclairage écoénergétiques Gauss.

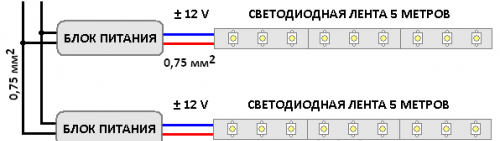

Les principales options pour connecter des bandes de glace à l'alimentation

Caractéristiques de montage

Le calcul de l'alimentation électrique de la bande LED et l'achat de la source elle-même ne sont peut-être pas les dernières étapes de la préparation de l'installation de l'éclairage. Si un appareil est nécessaire pour un système monochrome simple, il suffit de le connecter simplement à un luminaire. S'il est nécessaire d'installer plusieurs unités (de préférence de même puissance et connectées aux parties de la bande à égale distance), elles doivent être déclenchées à l'aide d'une télécommande ou d'un régulateur commun.

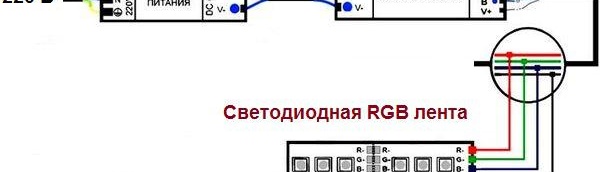

Les systèmes plus complexes, tels que les bandes multicolores RVB, nécessitent plus que de simples alimentations.Les dispositifs supplémentaires sont les contrôleurs et les amplificateurs. La tâche du premier est de contrôler les couleurs et d'ajuster le niveau d'éclairage, le second est de transmettre un signal d'un groupe de LED à un autre tout en maintenant la luminosité et le synchronisme des changements de couleur. Il est souhaitable que chaque appareil soit alimenté par une source distincte.

En utilisant les alimentations pour bandes LED RVB et les bandes LED elles-mêmes, il est possible de fournir un changement périodique de l'éclairage à l'intérieur ou à l'extérieur. Par conséquent, de tels systèmes sont populaires comme rétro-éclairage pour les vitrines, les voitures, les fontaines et même les colonnes ou les escaliers. Les appareils de ce type sont installés à la fois sur les plafonds suspendus et dans tous les endroits difficiles d'accès, ce qui rend les bandes LED flexibles.

Astuce : Pour simplifier la conception, l'amplificateur et le contrôleur peuvent être connectés à la même alimentation que la bande elle-même. Cependant, cela augmente considérablement la taille des sources.

De plus, lors de l'installation d'un bloc de tout type, il faut:

• prévoir lors de l'installation la circulation d'air nécessaire au refroidissement de la source. Il n'est pas recommandé d'installer l'appareil dans des pièces totalement dépourvues de ventilation.

• permettre l'accès à l'unité pour simplifier sa maintenance ou son remplacement en cas de panne ;
• installez des sources non proches de la bande LED ou d'autres blocs, mais à une certaine distance.

Il est également recommandé que la température dans la pièce où l'alimentation de la bande LED est installée soit comprise entre -10 et +45 degrés. Si ces conditions ne sont pas remplies, des sources scellées avec degré de protection IP67 sont utilisées. Pour eux, l'utilisation est autorisée dans la plage de température de -25 à +85 degrés.
