La bande LED, alimentée par AC 220V, est devenue une nouvelle réalisation des fabricants de produits à diodes. Il n'y a pratiquement aucune différence avec les homologues à basse tension.
À l'heure actuelle, les bandes haute tension 220V sont devenues populaires dans les activités commerciales, le spectacle, où l'utilisation d'effets d'éclairage attire l'attention des visiteurs. La bande LED peut être utilisée dans l'organisation de scènes de concert, l'éclairage de panneaux d'affichage, la création d'inscriptions à grande échelle, de figures ou de fontaines musicales. Le ruban avec alimentation 220V peut également être utilisé dans des activités non commerciales : pour la décoration d'extérieurs et d'intérieurs.
Portée des bandes LED

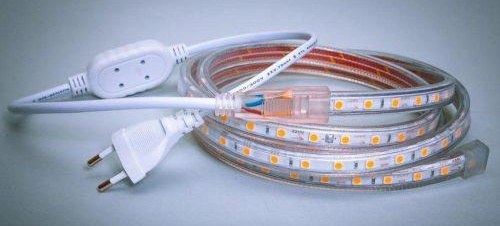

Les rubans LED 220 Volts sont conçus pour une utilisation en extérieur, sont réalisés dans une coque en silicone et bénéficient d'une protection maximale. Ils peuvent être unicolores ou multicolores. Ils ne nécessitent pas l'utilisation d'alimentations, de convertisseurs. Ils sont connectés via un câble d'alimentation avec un pont de diodes, qui convertit la tension alternative en courant continu.

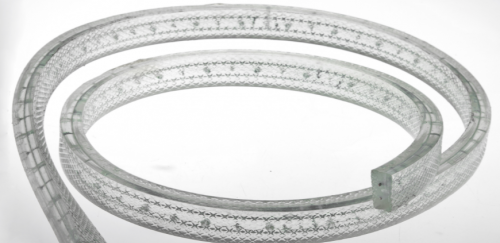

Il existe différentes variétés (bande LED duralight ou bandes flexibles lumineuses pour 220V). En fait, une lampe duralight est un cordon en polymère flexible transparent, à l'intérieur duquel se trouvaient à l'origine des lampes miniatures, et désormais les LED modernes peuvent fonctionner sans alimentation directement à partir de 220V. L'espace intérieur du cordon est rempli de chlorure de polyvinyle à des fins d'herméticité du degré de protection.En apparence et en méthode d'application, un ruban 220V et un cordon duralight sont très similaires.
Variétés de produits
La classification des bandes 220V ne diffère pas des produits basse tension et est basée sur des spécifications techniques. Selon la puissance, on distingue les options suivantes :
- Puissance de la bande LED 220 volts 4,4 watts par mètre ;
- Puissance de la bande LED 220 volts 7,2 watts par mètre ;
- Puissance de la bande LED 220 volts 14,4 watts par mètre.
De par la nature des puces utilisées, les produits sont divisés en plusieurs types. Fondamentalement, les bandes sont fabriquées sur des LED SMD 3014, 2835, 3035, 5060, 5050, 3528 ou à partir de diodes SMD 5630 plus modernes.L'intensité lumineuse et la consommation de courant dépendent du nombre et du type de puces sur un compteur courant.
Selon le niveau de protection de la bande, il existe IP68, IP67. La protection élevée des produits LED empêche l'utilisateur de toucher les pièces conductrices de courant, ce qui permet de les utiliser dans un environnement ouvert. C'est-à-dire qu'ils sont équipés d'un tube en silicone, conçu pour une utilisation en extérieur et dans les zones humides. Selon les experts, ces bandes résistent aux changements de température.
Les rubans peuvent être rigides ou flexibles, selon la base des diodes.
Une autre différence entre les bandes haute tension est la couleur et la puissance de la lueur. Selon le type de pose, ils peuvent être auto-adhésifs ou sans couche adhésive. A noter également les rubans LED RVB 220 Volts assemblés sur des diodes tricolores (essentiellement SMD 5050). Ils ont 4 broches sur une base imprimée flexible et la connexion se fait via un contrôleur RVB spécial. Selon la conception des couleurs, les rubans sont blancs, bleus, rouges, verts et tricolores.
Récemment, des rubans duralight ont été vendus dans les magasins, qui sont un cordon polymère transparent dans lequel se trouvent des LED. À l'intérieur du cordon se trouve du chlorure de polyvinyle, ce qui augmente le niveau de protection et la résistance des rubans à glace 220 V. Selon la méthode d'utilisation et l'apparence, ils sont similaires aux cordons duralight.
Caractéristiques des produits LED

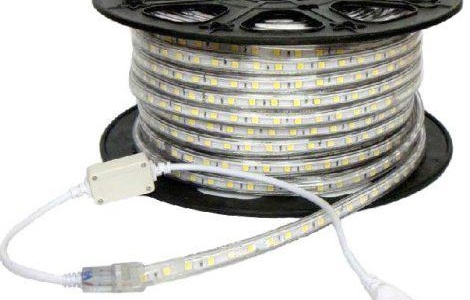

En raison de la haute tension, les rubans 220 V peuvent être connectés en série jusqu'à 100 m de long, ils sont donc vendus en bobines de 50, 100 mètres. Cela permet de couvrir un large périmètre d'éclairage à partir d'un seul raccordement au réseau 220 Volts.
La puissance (W/m), le niveau de protection contre l'humidité et la température de couleur sont déterminés.
Le coût des bandes LED 220V est inférieur à celui des analogues, où la tension est de 12 et 24 volts. Ce sont des sources lumineuses durables et économiques. Le rétroéclairage est relié à une simple prise, fournissant un niveau de lumière correspondant aux lampes à incandescence. Avec une connexion et une installation appropriées, les bandes dureront jusqu'à 50 000 heures d'utilisation intensive. La réduction du coût des produits est due à l'absence d'une alimentation électrique coûteuse.
La multiplicité de découpe des rubans LED est de 1 mètre, ce qui ne permet pas toujours de mesurer la longueur requise. Compte tenu de la tension instable du réseau, où des ondulations ou des chutes de tension peuvent se produire, les LED des bandes bon marché de mauvaise qualité tombent rapidement en panne.
Un autre inconvénient des produits est la lourdeur du tube en silicone étanche dans lequel se trouve le ruban, c'est pourquoi il doit être fixé à 4 points par mètre linéaire. Cela élimine le mou de la bande ou son ajustement inégal. Les bandes ne conviennent pas à la réparation, car la couche hermétique est brisée lorsque la puce est remplacée. Certains modèles n'ont pas de couche adhésive.Les produits chinois sont de mauvaise qualité. En raison du scintillement nocif et de la tension dangereuse, les bandes haute tension ont une portée limitée. Par exemple : éclairage public, publicité. Si la bande LED est installée de manière permanente dans la rue, après environ 5 à 6 ans, la coque en silicone commence à s'effondrer.
Compte tenu de tous les avantages et inconvénients des bandes, il est souhaitable de les utiliser dans l'éclairage public des façades de divers bâtiments. Pour obtenir des effets d'éclairage dynamiques en changeant de nuances, vous devez acheter un ruban RVB 220 Volt.
Appareil et principe de fonctionnement

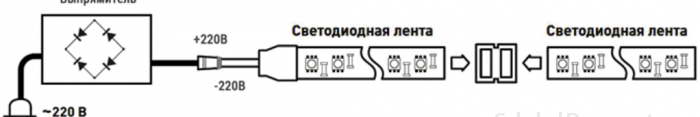

La principale caractéristique de conception des bandes 220V est qu'elles n'ont pas de source d'alimentation sous la forme d'un convertisseur abaisseur. Dans l'alimentation, le régulateur de tension est remplacé par un pont de diodes, situé dans un boîtier étanche. D'un côté, un fil de réseau est inclus, et de l'autre, un câble avec un connecteur est connecté à la bande. A la sortie du redresseur, la tension est constante, égale à 200V.
Le principal avantage des rubans LED 220V à allumage direct est que, contrairement aux rubans conventionnels alimentés en 12-24V, les premiers permettent de créer une longueur de ruban ininterrompue de 100 mètres, à l'abri de l'humidité.
Pour éviter les surcharges lors du fonctionnement des LED, elles sont connectées en groupes, en utilisant des résistances pour compenser la surtension. Fondamentalement, la chute de tension des LED est de 3,3 à 3,5 V, c'est pourquoi il y a 60 puces dans chaque groupe. Les diodes nécessitent une alimentation polarisée, c'est pourquoi un redresseur (pont de diodes) est utilisé. Après le redresseur, une tension pulsée est observée, ce qui affecte la qualité de la lumière.
Pour contrôler le flux lumineux, un gradateur est installé dans la conception.Pour les bandes RVB, un contrôleur spécial est installé, qui a une charge fonctionnelle plus importante qu'un gradateur.
Lors de l'achat de puissantes bandes SMD 5630 avec une consommation électrique de 1 m supérieure à 10 W, vous devez faire attention à la présence dans la conception profil de montage en aluminium ou radiateur de refroidissement.
Schéma de commutation

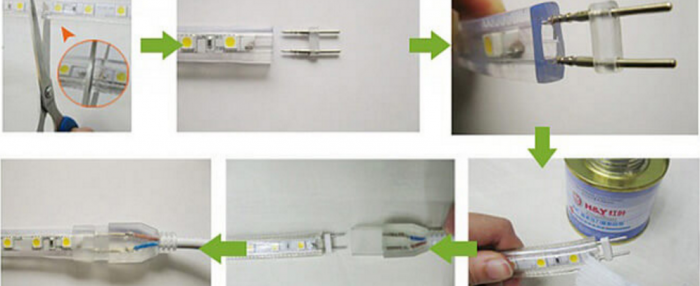

Le schéma de connexion des bandes haute tension est simple, il s'effectue dans l'ordre suivant:
- la longueur requise du cordon est coupée, un multiple de la plus petite taille de ruban autorisée;
- un connecteur à broches est monté dans l'extrémité coupée, fixé avec du mastic ou de la colle;
- en respectant la polarité, connectez le connecteur à la sortie du redresseur ;
- fermez l'envers de la coupe avec un bouchon;
- vérifier l'étanchéité de la structure et la fiabilité des connexions.
Le redresseur auquel la bande est connectée contient un pont de diodes et peut avoir sa propre alimentation.La puissance du redresseur de 700 watts suffira pour 40 m d'un ruban puissant et 100 m d'un ruban standard pour éclairer une grande pièce. Le prix du redresseur sera bas et il pourra être réalisé indépendamment à partir de 4 diodes.
Un avantage significatif des bandes haute tension est l'absence de transformateur, au lieu duquel un petit appareil avec des câbles d'entrée et de sortie est installé. Lors de la connexion au réseau, vous devez acheter un pont de diodes avec des connecteurs ou des fils de cuivre fins. En raison de la haute tension, le courant augmentera pendant les charges, ce qui permet d'utiliser des fils d'une section allant jusqu'à 1 mm2.
