Détermination de la hauteur optimale de la cheminée

Avant de commencer à construire une maison, vous devez choisir un projet ou commander le développement d'un projet individuel. Pour construire même une petite maison de campagne, vous devez savoir comment le faire.Le dispositif de cheminée doit être abordé de manière responsable, il est d'abord important de déterminer la bonne hauteur du tuyau au-dessus du toit. Il est à jour de se familiariser avec SNiP 41-01-2003 "Chauffage, ventilation, climatisation", ce document réglemente les normes de conception pour ces sections du projet.

Comment choisir une conception de cheminée

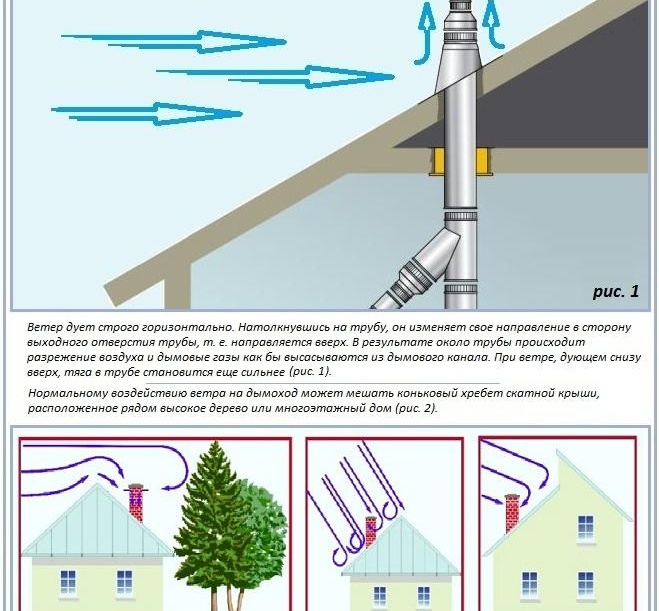

Pour que la fumée des produits de combustion sorte, vous devez créer un courant d'air. Il se produit en raison de la différence de température entre l'air chaud dans le four et l'extérieur. L'air chauffé, se levant, commence à se refroidir, en raison de la chute de pression dans le tuyau, son mouvement commence, c'est la poussée.

Pour que les systèmes de chauffage fonctionnent normalement et obtiennent un rendement élevé, il est nécessaire de calculer la hauteur de la cheminée au-dessus du toit et sa section transversale. Un grand espace dans le tuyau créera un fort tirage, un refroidissement rapide de l'air et la formation de condensat. Ceci n'est pas souhaitable pour le système de chauffage.

Si, en augmentant la hauteur du tuyau et, par conséquent, en réduisant sa section transversale, cela augmente le tirage, beaucoup d'air froid circulera, ce qui entraînera une perte de chaleur excessive.Le four ou la chaudière devra être chauffé pendant une longue période et utiliser beaucoup de combustible pour le chauffage.

Appareil de cheminée correct

L'un des principaux paramètres de calcul est la hauteur du tuyau au-dessus du faîte du toit. Un calcul correct aidera à créer une forte traction dans le système de chauffage et à économiser du carburant. Lors des calculs, il est nécessaire de prendre en compte les instructions contenues dans les instructions de l'unité de chauffage et les recommandations des documents suivants - SNiP41-01-2003 et SP 7.13130-2009.

Vous devez connaître la règle selon laquelle la longueur de la cheminée, depuis le four jusqu'au point où les fumées sont rejetées dans l'atmosphère, ne peut être inférieure à 5 m. Avec un toit plat, la plus petite hauteur de la cheminée au-dessus du toit est fixé à 1,2 mètre.

Si le toit est à plusieurs niveaux, avec des différences de hauteur complexes, le calcul devient plus compliqué. De tels calculs sont mieux laissés aux experts.

La section des cheminées dépend de la puissance de la chaudière et doit être la suivante, mm:

• 140 × 140 - avec une puissance thermique inférieure à 3,5 kW;
• 140 × 200 - avec une puissance de 3,5 à 5,2 kW;
• 140 × 270 - avec sa valeur de 5,2 - 7 kW.

Pour les cheminées rondes, la section transversale doit correspondre aux dimensions des conduits rectangulaires.

Déterminer la hauteur du tuyau

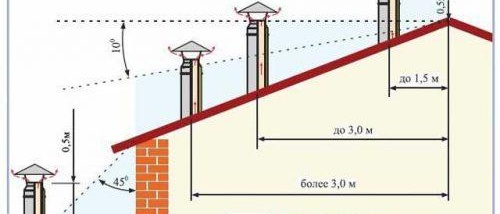

Considérez ce que SNiP indique pour déterminer la hauteur du tuyau de cheminée au-dessus du toit. Il est égal à :

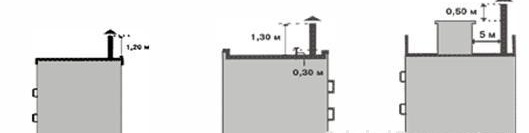

• Pour un toit plat sans combles, la hauteur de la cheminée au-dessus de son revêtement ne peut être inférieure à 50 cm ;
• sur le même toit, uniquement avec le dispositif de parapets hauts, la marque supérieure du tuyau doit dépasser de 50 cm la marque de la clôture;

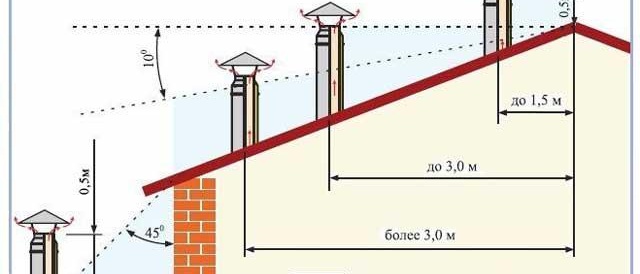

• lorsque le tuyau est sur le toit à un endroit situé à moins de 1,5 mètre horizontalement du centre du faîte, la hauteur de la cheminée au-dessus du faîte du toit sera de 50 cm ou plus;
• l'emplacement de la cheminée à 1,5 - 3,0 mètres du centre du toit horizontalement nécessitera une hauteur de tuyau au niveau ou légèrement au-dessus du faîte;
• si la cheminée pénètre dans le toit près de son bord et est à plus de 3,0 mètres du point de faîtage, sa hauteur est déterminée par une ligne tracée du point de faîte à la cheminée à un angle de 10⁰ en bas de l'horizon.
• lorsque d'autres bâtiments de grande hauteur sont situés à côté du bâtiment en construction, la cheminée doit dépasser de son point le plus élevé. S'il y a des structures avec une élévation supérieure plus élevée à proximité, des plantations, utilisez le calcul le long de la ligne à 45⁰ à une ligne horizontale tirée du point le plus haut jusqu'au tuyau.Son haut ne peut pas être en dessous de cette ligne.

Méthode de réglage graphique de la hauteur

Avec une conception de toit simple, vous pouvez essayer de déterminer graphiquement quelle hauteur de tuyau au-dessus du toit sera la plus appropriée.

Vous devez d'abord vous armer de crayons, de papier, d'une règle. À l'échelle, nous dessinons une projection d'un toit en pente. Nous marquons l'emplacement du patin. Ensuite, nous dessinons l'axe de la cheminée, avec une ligne horizontale nous indiquons la position du point de crête du toit.

Nous mesurons la distance qui les sépare. S'il est inférieur à 3 m, tracez une cheminée à 50 cm au-dessus du point de faîtage (en utilisant l'échelle de votre dessin), mesurez toute la hauteur depuis la surface du toit jusqu'à la ligne supérieure du tuyau, obtenez la longueur de la cheminée au-dessus du toit, appliquer l'échelle, déterminer sa hauteur réelle.

Si le tuyau est situé à plus de 3 mètres de la crête, le dessin devra être compliqué. A partir de l'horizontale passant par le haut de la faîtière, tracer une ligne à un angle de 10⁰. Son intersection avec la ligne médiane de la cheminée signifiera sa coupe supérieure.Ensuite, vous devrez mesurer cette distance et la traduire en une valeur réelle à l'aide de l'échelle choisie.

Dispositif de ventilation dans un immeuble résidentiel

Lors de l'installation d'une chaudière de chauffage pour le chauffage d'un bâtiment résidentiel, la ventilation de la pièce où elle se trouve doit être assurée. Aidera à déterminer la hauteur du tuyau de ventilation au-dessus du toit SNiP41-01-2003 "Chauffage, ventilation et climatisation". Le calcul de sa hauteur est effectué de la même manière que pour déterminer la hauteur de la cheminée. Son emplacement par rapport à la crête, la structure du toit, l'emplacement des immeubles de grande hauteur à proximité et d'autres structures sont pris en compte.

Quelle doit être la hauteur de la cheminée au-dessus du toit s'il y a une cheminée à proximité ? La hotte de ventilation doit être sous la cheminée pour empêcher la fumée de pénétrer dans la pièce. La distance entre les conduits de ventilation et de fumée ne doit pas être inférieure à 5 m.

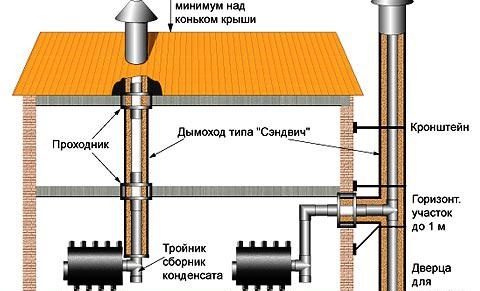

Dessins de cheminée

Pour que le système de chauffage fonctionne efficacement, vous devez choisir la bonne conception des conduits de fumée. Les plus utilisés sont :

• brique, la plus durable, la plus gourmande en chaleur. L'inconvénient est la complexité de fabrication;
• amiante-ciment, peu coûteux, léger et facile à installer, mais perd de la chaleur;
• circuit unique en acier, peu coûteux, léger, mais non résistant à la chaleur et de courte durée;
• acier à deux circuits, composé de deux tuyaux avec isolation intermédiaire, une bonne option moderne;
• céramique, se compose de céramique réfractaire, d'isolant et d'une couche protectrice de béton. Bonne option, mais lourde.

Recommandations pour l'appareil et l'entretien

Lors de la construction d'une cheminée, les éléments suivants doivent être pris en compte :

• lors de la pose d'une cheminée en brique, les joints doivent être serrés, la surface intérieure doit être uniforme et lisse;
• pour réduire la charge de la structure en brique sur la base du grenier, il est nécessaire de faire la transition vers des tuyaux plus légers;
• lors du choix de la section transversale de la cheminée et de la taille de son passage interne, il convient de prendre en compte les caractéristiques de l'équipement de chauffage, sa puissance;
• les canalisations en métal et en amiante sont installées verticalement;
• pour que le fonctionnement de la cheminée soit efficace, il doit être constamment nettoyé de la suie;
• pour empêcher les insectes, les oiseaux ou les précipitations de pénétrer dans le système, il est permis d'installer des capuchons de protection sur le tuyau;
• lors de l'utilisation de cheminées supérieures à 1,2 m, il est nécessaire de les renforcer avec des éléments supplémentaires.

Réalisant à quel point il est important de déterminer la hauteur du tuyau au-dessus du faîte du toit de la maison, vous pouvez faire le bon choix de ce paramètre. Cela assurera une existence pratique et confortable dans la nouvelle maison.
